Zalogovnik zraka (banka) za polnjenje tlačnih posod
Primeren kompresor za zalogovnik zraka
S stališča zalogovnika zraka je načeloma primeren vsak kompresor, ki ustreza standardom za polnjenje zraka DIN 3188 / EN 12021. Več pozornosti je potrebo nameniti kompresorju ali je primeren za daljše delovanje, saj zalogovnik zraka zahteva večje količine zraka. Comptrade priporoča v tem primeru kompresorje serije CTP 160-320 ali zmogljivejše CTP 420-750 .
Hitrejše polnjenje
Zalogovnik zraka ima pretok 2100 l/min, ne glede na zmogljivost kompresorja. Ta količina se na polnilni rampi reducira na 700 l/min ali 300 l/min na polnilni priključek tlačne posode. Reducira se tudi maksimalen polnilni tlak, če je v shrambi zraka večji kot je predvideno v polnjeni tlačni posodi.
Količina zraka v zalogovniku
Količina zraka je odvisna od števila tlačnih posod zalogovnika in maksimalnega polnilnega tlaka kompresorja. Posamezna tlačna posoda zalogovnika je volumna 50l, v kolikor kompresor doseže maksimalne polnilni tlak 420 bar, to pomeni 21.000 l zraka. Za smotrno investicijo in delovanje se priporoča vsaj dve tlačni posodi 50l. Comptrade ponuja serijske konfiguracije od 1 do 4 tlačne posode za vertikalno ali horizontalno namestite.
Dodatne prednosti zalogovnika zraka
- Med pretakanjem zraka iz zalogovnika v tlačno posodo, se zrak manj segreva, kot pri direktnem polnjenju iz kompresorja. Posledično je potreba po dopolnjevanju zraka v tlačni posodi manjša oziroma jo ni.
- Tlačne posode lahko v primeru izpada električne energije vseeno polnite.
- Zalogovnik v mobilni varianti (vgrajeno na prikolico ali vozilo) lahko polni tlačne posode v območju z onesnaženim zrakom npr. uporaba neposredno na kraju intervencije.
- Zalogovnik se lahko uporablja z nizkotlačnim priključkom od 0 do 15 barov, kar pomeni da lahko nadomesti klasični kompresor.
Kontrola zalogovnika zraka z avtomatskim sistemom za polnjenje
Spodaj je opisan sistem polnjenja v kombinaciji z avtomatskim kontrolnim sistemom. Enak postopek velja ročni kontrolni sistem, s tem da ga je potrebno fizično kontrolirati.
Polnjenje tlačne posode

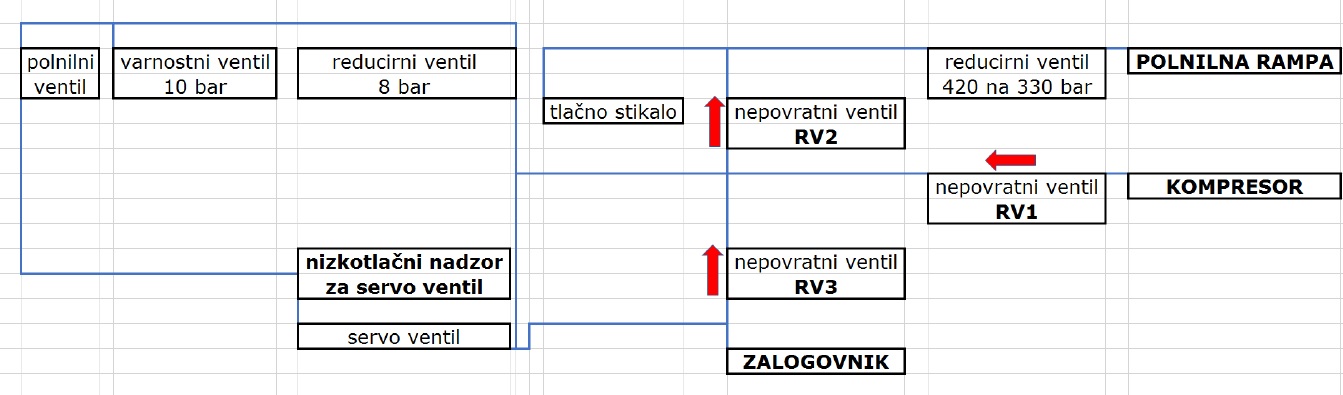

Ko je polnilni ventil tlačne posode na polnilni rampi odprt, shranjeni zrak teče iz zalogovnika skozi nepovratna ventila RV3 in RV2 v tlačno posodo. Ko se tlak izenači (med tlačno posodo in zalogovnikom) in je kompresor vklopljen, zrak zdaj teče skozi nepovratna ventila RV1 in RV2 v tlačno posod. Nepovratni ventil RV3 in zaprt servo ventil preprečujeta prelivanje zraka v zalogovnik.
Konec polnjenja
Tlačno stikalo je izpostavljeno tlaku polnjenja iz kompresorja. Ko je dosežen nastavljeni tlak, sproži signal za odpiranje elektromagnetnega ventila. Krmilni tlak iz elektromagnetnega ventila odpre servo ventil in zalogovnik se začne polniti. Protipovratni ventil RV2 preprečuje, da bi zrak iztekel iz tlačnih posod.
Polnjenje zalogovnika
Ko so tlačne posode napolnjene, se zalogovnik napolni do nastavljenega končnega tlaka kompresorja.
Samodejni preklop
Če je treba tlačne posode polniti med polnjenjem zalogovnika, se postopek začne znova, kot je opisano pod točko 1. Zaradi padca tlaka v sistemu, tlačno stikalo najprej izda signal za zapiranje elektromagnetnega ventila, ki zapre servo ventil in tako začasno konča postopek polnjenja zalogovnika, da se celotna zmogljivost kompresorja usmeri v polnjenje tlačnih posod. Tlačne posode se bodo začele ponovno polniti, ko je na tlačnem stikalu ponovno dosežen nastavljeni tlak, se zalogovnik ponovno napolni.
