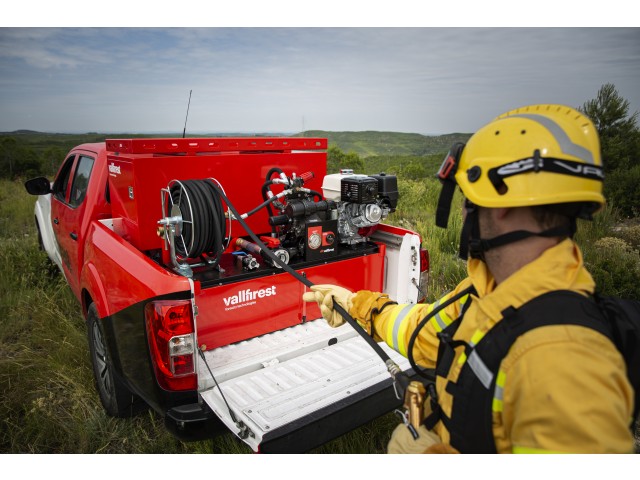

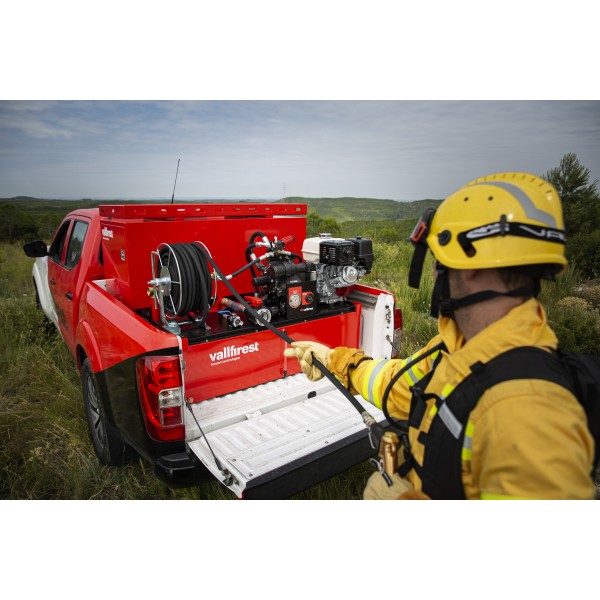

Horizontalni modul z membransko črpalko Vallfirest

Horizontalni modul z membransko črpalko Vallfirest

Motor in črpalka

Rezervoar vode

Vertikalni rezervoarji vode so izdelani iz nerjavečega jekla in zasnovani tako, da koncentrirajo obremenitev modula na območju, ki je najbližje kabini ter posledično enakomerne osne obremenitve. Zasnovan je v obliki črke T, da se izogiba kolotekom tovornega prostora.
- izdelano iz 2 mm nerjavečega jekla AISI-304
- dva vzdolžna prekata, ki preprečujeta bočno pretakanje vode in zagotavljata boljšo stabilnost vozila
- 1 1-1/2” polnilni priklop na vrhu rezervoarja z različnimi opcijami spojk
- 1-1/2” visok zračnik na vrhu
- inšpekcijski pokrov premera 320 mm (v velikosti so lahko odstopanja glede na končno konfiguracijo)
- indikator nivoja vode
- 3/4” odprtina za praznjenje rezervoarja
- polnilni priključek za polnjenje rezervoarje preko črpalke
- rezervoar je 4 točkovno povezan z nosilnim okvirjem
- povratni priključek črpalke za polnjenje rezervoarja s sesanjem vode iz zunanjega vira vode brez tlaka

Komponente vključene v dobavo

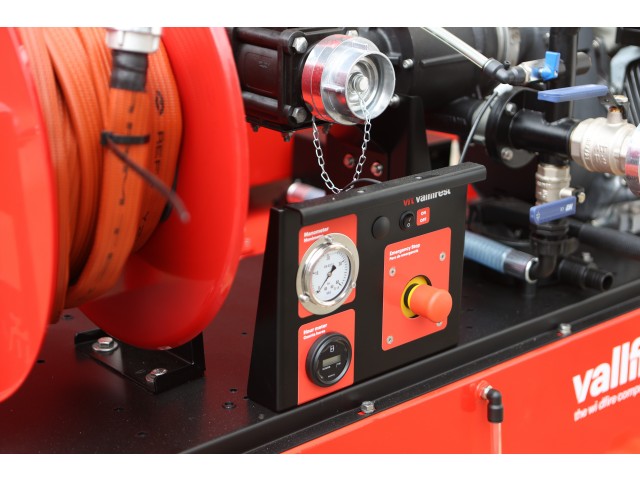

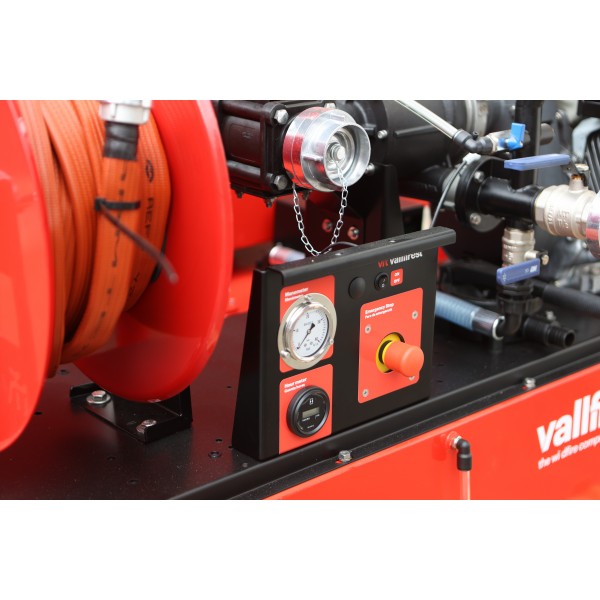

Kontrolna enota
Kontrolna enota črpalke z LED osvetlitvijo, manometrom izhodnega tlaka, števec delovnih ur, gumb zaustavitev v sili. Komponente na kontrolni enoti se lahko pri končni konfiguraciji razlikujejo.

Navijalni boben
Izdelan iz nerjavečega materiala, z vgrajeno zavoro ter ročnim navijanjem. Velikost je odvisna od končne konfiguracije.

Tlačna cev
DN 12 gumijasta cev s kovinsko mrežico za ojačitev. Dolžine 50 metrov, oziroma glede na končno konfiguracijo sistema.

Ročnik
Visokotlačni pištolski ročnik s pretokom 110 l/min, primeren za maksimalni tlak 60 bar. Oporna ročica s katero se lahko regulira šoba oziroma oblika curka. Mehanski zaklep ventila ročnika za lažje daljše gašenje.

Sesalna cev
Sesalna cev dolžine 5 metrov za primer črpanja vode iz zunanjega vira. Vgrajen sesalni koš z nepovratnim ventilom.

Nosilni okvir
Izdelan iz železnih cevi 100 × 50 × 2 mm, dolžine 1400 mm
