Savatech večje tesnilne blazine M1, M2
Savatech večje tesnilne blazine M1, M2
Za hitro in učinkovito tesnjenje sodov, cevi in cistern, katerih premeri so večji do 500 mm.

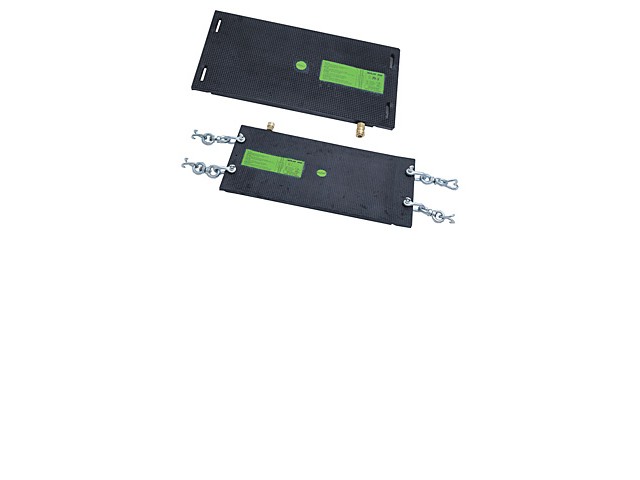

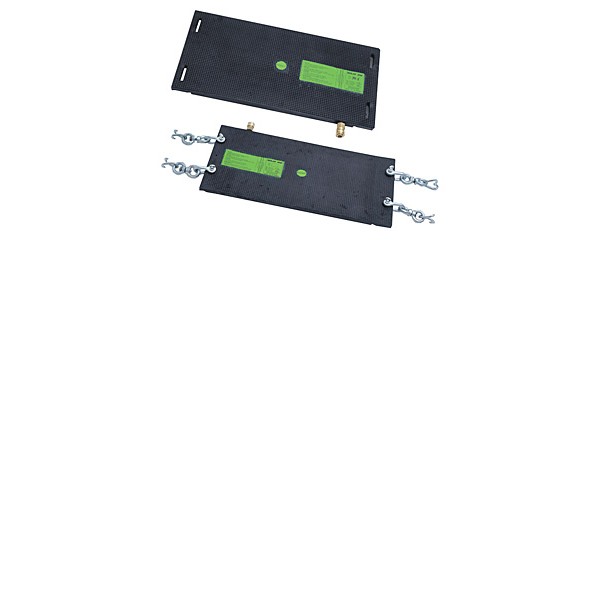

Tesnilna blazina v kompletu M1 ima na vsaki strani po dve odprtini za vodenje zateznih pasov, tesnilna blazina iz kompleta M2 pa ima namesto odprtin po dva vrtljiva vijaka z obročem.
Tesnilna blazina v kompletu M1 je na voljo s polnilnim tlakom 1,5bar, 6bar in 10bar. Posledični je zaradi tega višji tesnilni tlak.
Izdelane so iz mehke gume. Ustrezna kordna struktura jim zagotavlja primerno prožnost in moč. Opremljene so s hitro spojko za polnjenje in praznjenje.

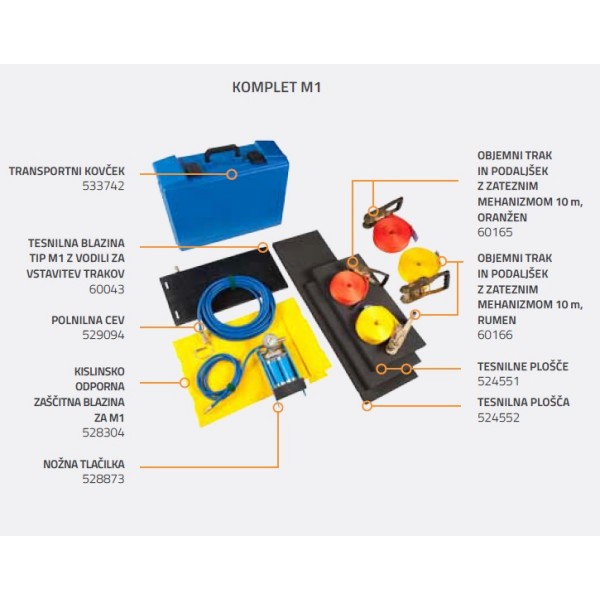

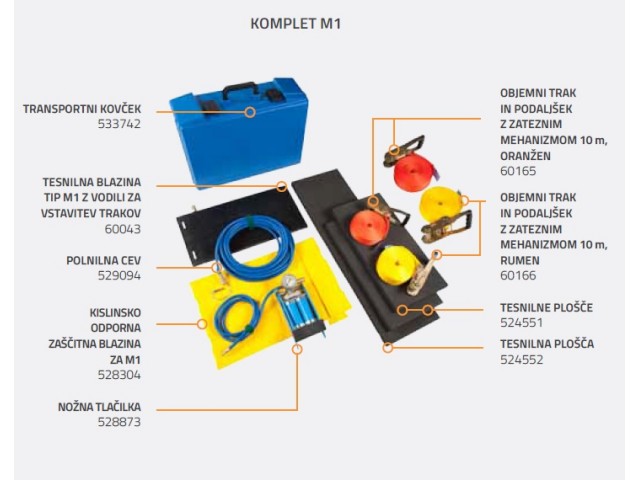

Komplet M1 – 1,5bar vsebuje:
|
Šifra |
Opis |
Količina (kos) |
|
60043 |
Tesnilna blazina, tip M1 z vodili za vstavitev trakov |
1 |
|
528873 |
Nožna tlačilka z varnostnim ventilom 1,5 bar |
1 |
|
529094 |
Polnilna cev 10 m, modra, z verigo in nastavkom za odzračevanje |
1 |
|
60166 |
Objemni trak in podaljšek z zateznim mehanizmom, 10 m, rumen |
2 |
|
60165 |
Objemni trak in podaljšek z zateznim mehanizmom, 10 m, oranžen |
2 |
|
524551 |
Tesnilna plošča 600 x 300 x 30mm, C R |
2 |
|
524552 |
Tesnilna plošča 1000 x 300 x 30mm, C R |
1 |
|
528304 |
Kislinsko odporna zaščitna blazina za M1 |
1 |
|
587296 |
Transportni kovček 800 x 600 x 235 T IP 4 |
1 |
Komplet M1 – 6bar vsebuje:
|
Šifra |
Opis |
Količina (kos) |
|
291293 |
Tesnilna blazina, tip M1/6 z vodili za vstavitev trakov |
1 |
|
531542 |
Enojni kontroler 6 bar |
1 |
|
529094 |
Polnilna cev 10 m, modra, z verigo in nastavkom za odzračevanje |
1 |
|
531465 |
Objemni trak in podaljšek z zateznim mehanizmom 10 m, rdeč |
2 |
|
528304 |
Kislinsko odporna zaščitna blazina za M1 |
1 |
|
533742 |
Transportni kovček 640 x 470 x 210 T IP 4 |
1 |
Komplet M1 – 10bar vsebuje:
|
Šifra |
Opis |
Količina (kos) |
|
282293 |
Tesnilna blazina, tip M1/10 z vodili za vstavitev trakov |
1 |
|
531543 |
Enojni kontroler 10 bar |
1 |
|
577351 |
Polnilna cev 10 m, modra, z verigo in nastavkom za odzračevanje |
1 |
|
531465 |
Objemni trak in podaljšek z zateznim mehanizmom 10 m, rdeč |
2 |
|
528304 |
Kislinsko odporna zaščitna blazina za M1 |
1 |
|
533742 |
Transportni kovček 640 x 470 x 210 T IP 4 |
1 |

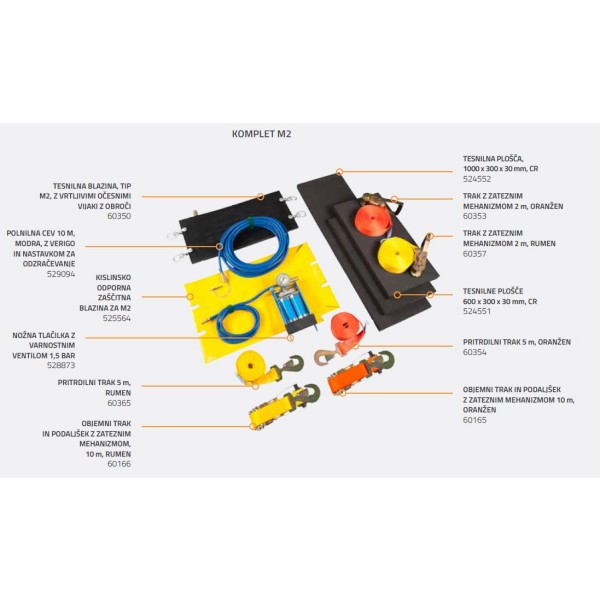

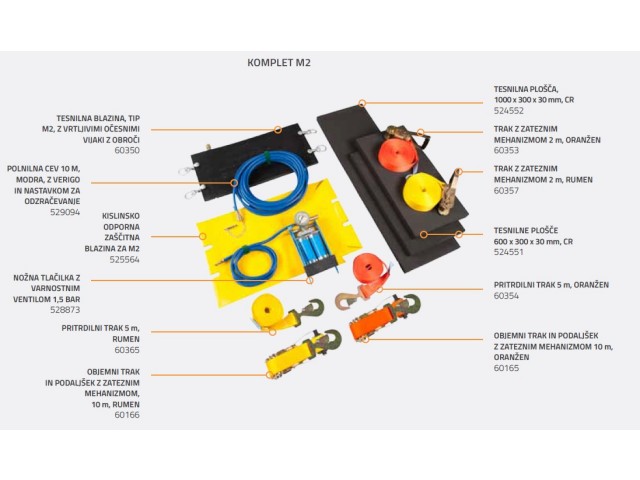

Komplet M2 – 1,5bar vsebuje:
|
Šifra |
Opis |
Količina (kos) |
|
60350 |
Tesnilna blazina, tip M2, z vrtljivimi očesnimi vijaki z obroči |
1 |
|
528873 |
Nožna tlačilka z varnostnim ventilom 1,5 bar |
1 |
|
529094 |
Polnilna cev 10 m, modra, z verigo in nastavkom za odzračevanje |
1 |
|
60353 |
Trak z zateznim mehanizmom 2 m, oranžen |
1 |
|
60357 |
Trak z zateznim mehanizmom 2 m, rumen |
1 |
|
60354 |
Pritrdilni trak 5 m, oranžen |
1 |
|
60365 |
Pritrdilni trak 5 m, rumen |
1 |
|
60166 |
Objemni trak in podaljšek z zateznim mehanizmom 10 m, rumen |
1 |
|
60165 |
Objemni trak in podaljšek z zateznim mehanizmom 10 m, oranžen |
1 |
|
524551 |
Tesnilna plošča, 600 x 300 x 30 mm, C R |
2 |
|
524552 |
Tesnilna plošča, 1000 x 300 x 30 mm, C R |
1 |
|
525564 |
Kislinsko odporna zaščitna blazina za M2 |
1 |
Tehnični podatki:
|
Tip |
Šifra |
Dimenzije (cm) |
Teža (kg) |
Delovni tlak (bar) |
Tesnilna površina |
Tesnilni tlak |
Potrebna količina zraka |
||||||
|
Dolžina |
Širina |
višina |
Dolžina |
Širina |
|||||||||
|
M1 – 1,5 bar |
60043 |
62 |
30 |
2 |
4,5 |
1,5 |
50 |
30 |
1,4 |
20 |
|||
|
M1/6 – 6 bar |
291293 |
62 |
30 |
2 |
4,6 |
6 |
50 |
30 |
5 |
50 |
|||
|
M1/10 – 10 bar |
282293 |
62 |
30 |
2 |
4,6 |
10 |
50 |
30 |
9 |
70 |
|||
|
M2 – 1,5 bar |
60350 |
62 |
30 |
2 |
6,2 |
1,5 |
50 |
30 |
1,4 |
20 |
|||

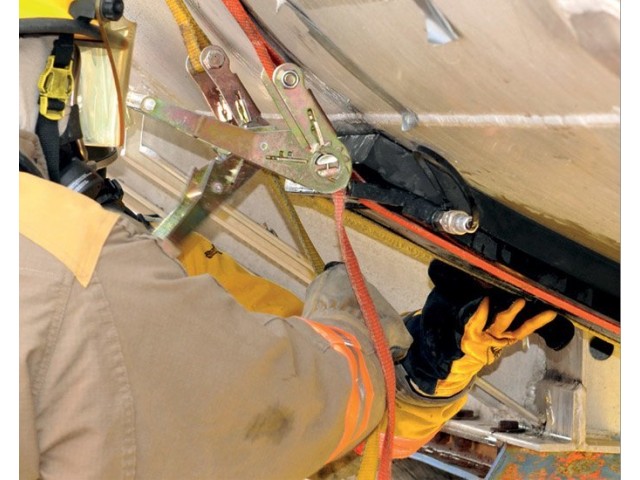

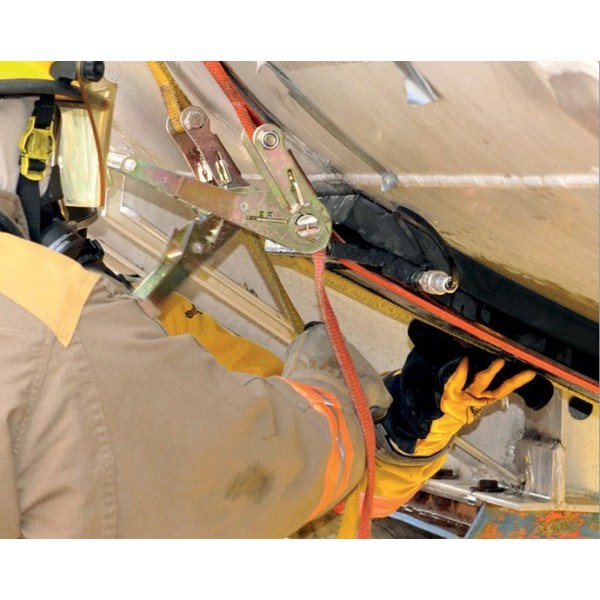

Primer uporabe
